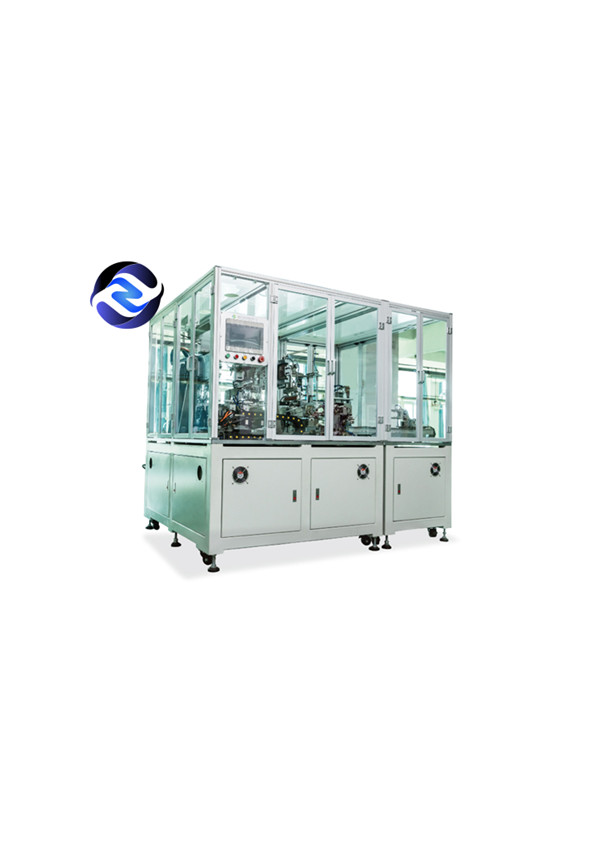

Cellule à grande vitesse de l'éolienne de transformateur carré cylindrique 300mm



Cette machine utilisation principal pour la production des cellules de batterie carrées de puissance de lithium-ion, et l'utilisation principale de la méthode en forme de z de stratification. Les morceaux de poteau positif et négatif qui ont été coupés sont placés dans la boîte matérielle, et les deux ensembles de manipulateur que les mécanismes prennent les morceaux de poteau positif et négatif de la boîte matérielle, et après le positionnement précis, ils sont alternativement empilés sur la plate-forme de stratification. Le diaphragme unwinded activement par le moteur, et par le mécanisme de tension et le mécanisme de correction, la table de stratification est présentée. Après que la stratification soit accomplie, la cellule est transférée à la station adhésive de petit pain de queue par le mécanisme de transfert de cellules de batterie, et le petit pain de queue tailwinded automatiquement, le diaphragme est éliminé, la colle est automatiquement appliquée, et la cellule de batterie est automatiquement sortie.



Utilisant le moteur servo + la vis de boule de précision pour conduire la table de stratification pour se déplacer ;

Le mot servo ou est l'utilisation d pour la compensation d'ion de mot de phragm de diamètre ;

Avec le mécanisme dling de Han de pôle e de tarte de la CE ative itive et négative de position ;

L'utilisation des brosses, de l'électricité statique et d'autres mécanismes d'empêcher le film lourd ;

Adoptez la plate-forme du CCD +UVW pour réaliser le positionnement secondaire ;

La colle est appliquée des quatre côtés de la cellule de batterie pour s'assurer que la cellule de batterie ne se desserre pas et ne déforme pas ;

système de contrôle servo de type autobus ;

Visualisation des paramètres de HMI.

Modèle de dispositif	LDD01	LDD02
Largeur polaire	80-150mm	150-300mm
Longueur extrême d'exposition d'oreille	5-20mm	5-20mm
Largeur polaire d'exposition d'oreille	5-20mm	5-20mm
Largeur de diaphragme	150-300mm	150-300mm
Largeur de cellules	80-150mm	150-300mm
Exactitude de l'alignement entre le plat de poteau et le diaphragme	Deviation±0.3mm central
Extrémité de diaphragme faisant face à l'exactitude	±0.3mm (employez le bord comme ligne de base pour finir alignment±0.5mm)
Exactitude adjacente d'alignement de poteau	±0.3mm (prenez le centre comme référence)
L'exactitude globale d'alignement des plats de poteau	±0.4mm (prenez le centre comme référence)
Efficacité monolithique	<0.4-0.6S/PCS (duplex)	<0.8-1.2S/PCS (station simple)
Taux de culture	≥98%
Taux de rendement	≥99%
poids	3600KG	2900KG
Dimensions	3900*1700*1960mm (duplex)	2200*1700*1960mm (station simple)
