Pressing biaxial de rouleau fendant la chaîne de production d'électrode de machine de batterie au lithium Odm

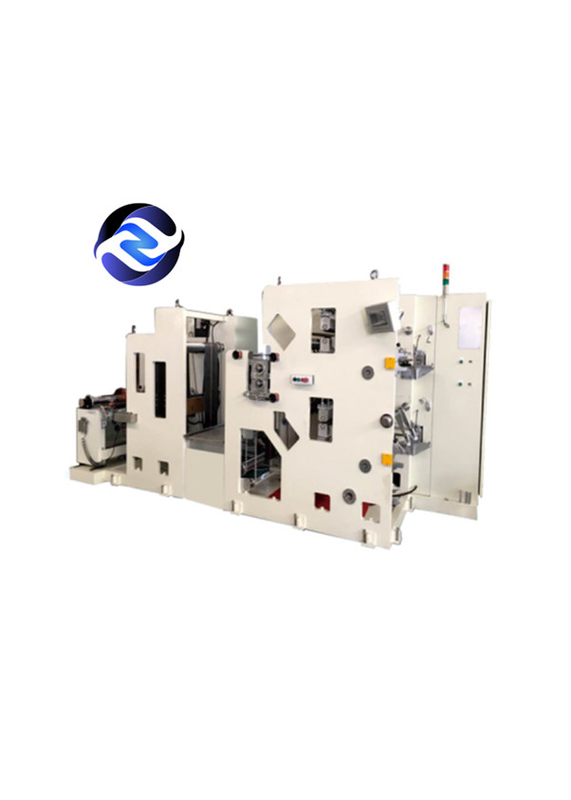

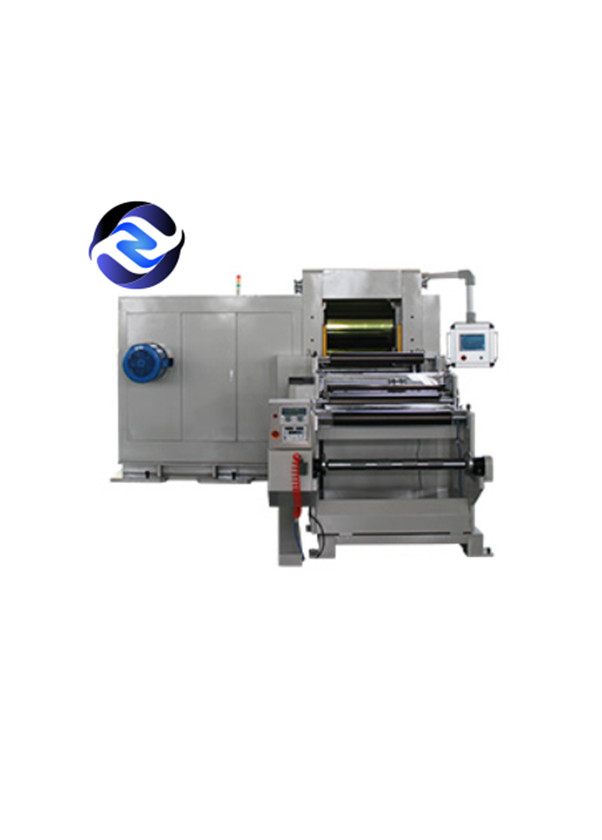

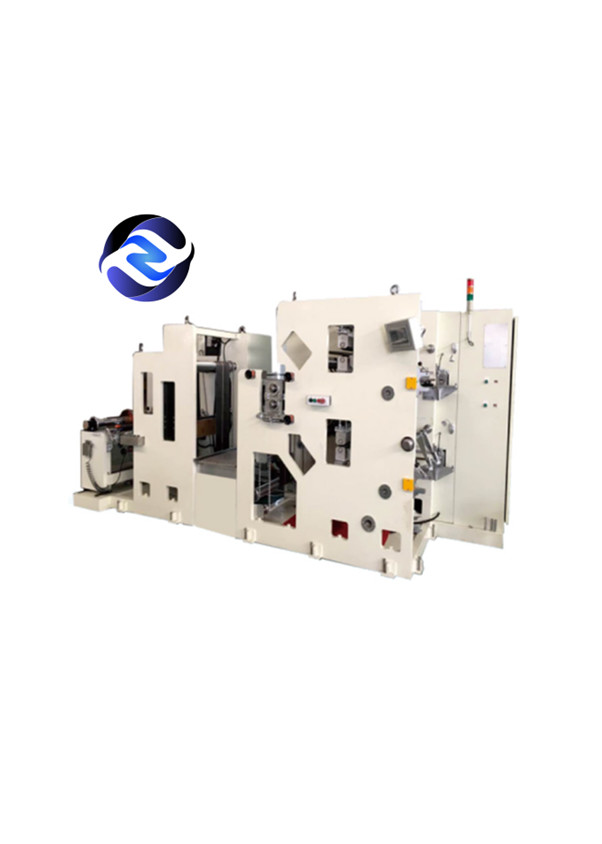

(1) modèle de produit : Machine de fente automatique de pressing de petit pain LDG11

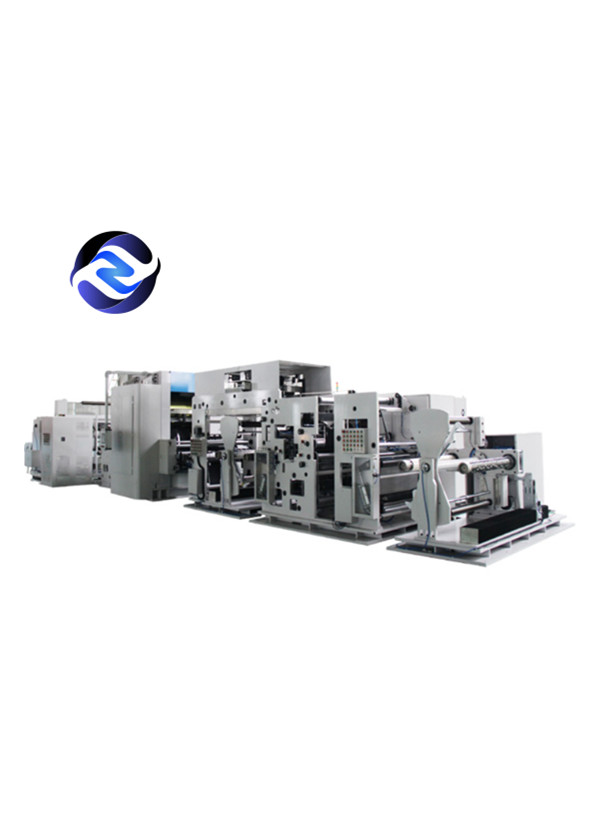

(2) lancement de produit : La chaîne de production de la machine de fente automatique de pression de petit pain se compose de déroulement automatique de double station, d'épissure automatique, de pressurage de petit pain, d'étirage et de retrait de ride, mesure d'épaisseur de laser, fendant, repérage de CCD détection et, et enroulement automatique de quatre-station, et amarrage d'AGV de réaliser la largeur large, grand diamètre de bobine, à grande vitesse, production directe entièrement automatisée de pressing de petit pain continu.

(3) forme de déroulement : type biaxial mode automatique d'enroulement de double-station, 6 de plaque tournante- mandrin shaftless d'expansion depouce, charge maximum soutenant 1500KG, gamme de diamètre de bobine : ∮350-∮1000mm, utilisant le cerclage d'arrêt de tissu, attachant la vitesse 10-20m/min.

(4) chargement et déchargement du mode : rencontrez l'amarrage avec l'AGV, accomplissez automatiquement le changement de petit pain.

(5) caractéristiques de petit pain : ∮750 * 1100mm, l'utilisation efficace du ≤ 1000mm, le ≤± rond 0.002mm, vitesse de petit pain 5-80m/minute (règlement stepless de largeurde surface de rouleau de fin de bande de machine d'installation de petit pain de vitesse).

(6) étirage du dispositif : utilisé pour éliminer les bords onduleux produits pendant le processus de pressing de petit pain de poteau de revêtement continu ou rayé

(7) contrôle de tension : Le PLC + bas cylindre de frottement + tension en circuit fermé d'ajustement de moteur servo, exposition d'affichage numérique est contrôle de tension à quatre étages

(8) mesure d'épaisseur de laser : La communication avec le circuit hydraulique, la pression de la presse de rouleau peut être automatiquement ajustée dans la vraie heure de réaliser le contrôle en circuit fermé.

(9) fente du groupe de couteau : après que le rouleau soit pressé, un nombre de morceaux de poteau de revêtement continus sont iinto longitudinalement coupé 2-4 formes d'enroulement, et deux groupes de mode automatique de rebobinage de quatre-station biaxiale de plaque tournante.

(10) rétraction de la bobine : type en porte-à-faux axe de glissement de hausse d'air, charge maximum de 6 pouces soutenant 900KG.

(11) taille globale de chaîne de production : 17500*5500*3500mm.
